Программирование Wabco EBS3/EBS4/EBS4+ (Mercedes Truck)

Программирование Грузовики Mercedes с Wabco EBS3/EBS4/EBS4+

     Система торможения грузовиков Mercedes-Benz управляется модулем электронной тормозной системы (Electronic Braking System - EBS). Он обеспечивает эффективное торможение, чтобы грузовик безопасно достигал своего пункта назначения.

     Существует два производителя, которые производят подобные модули для грузовиков Mercedes. Это Wabco и Knorr-Bremse. В грузовиках Mercedes вы можете обнаружить следующие версии EBS:

1. Wabco EBS3
2. Wabco EBS4
3. Wabco EBS4+
4. Knorr-Bremse EBS5

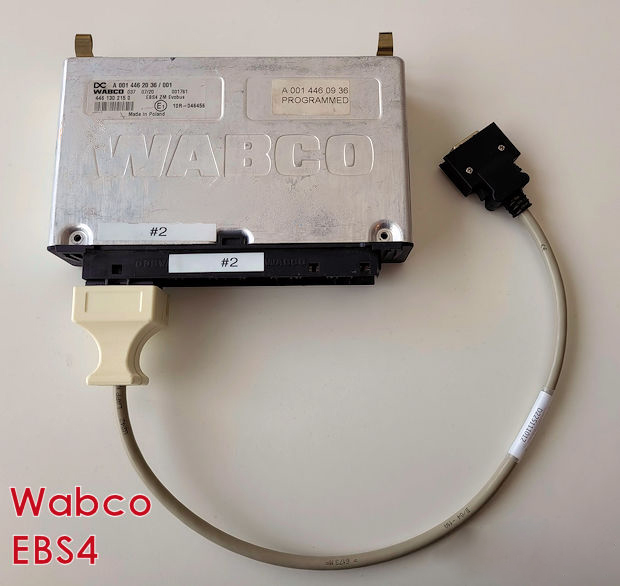

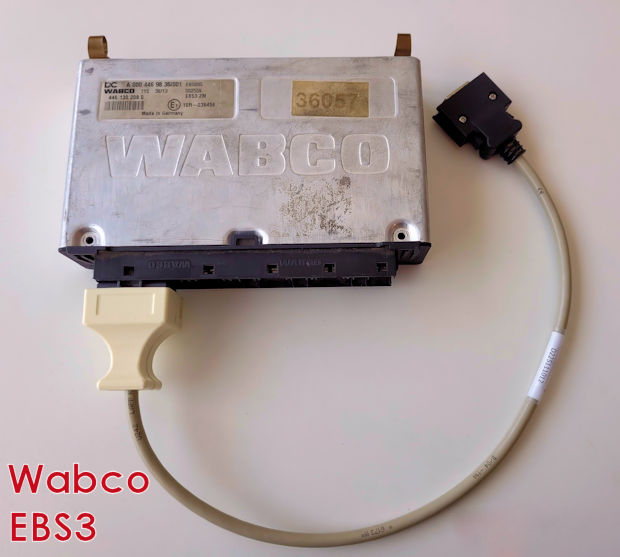

Как определить версию Wabco EBS?

     На первый взгляд, все модули Wabco EBS выглядят практически одинаково, и отличия можно узнать только по метке. Плата выглядит очень схожей во всех версиях (EBS3, EBS4, EBS4+), и разъемы с распиновкой также одинаковы.

     Для программирования этих модулей на столе используется один кабель, который подходит для всех этих версий.

     Все эти EBS имеют одинаковый процессор MCU: MPC5554.

Опции программирования

     С новым релизом программного обеспечения Truck Explorer вы можете получить доступ к функциям программирования, таким как:

1. Чтение/запись полной прошивки и EEPROM в режиме JTAG.
   - Очень полезно, если ваш EBS неисправен и необходимо восстановить память.
   - После замены на новый МК, вы можете прошить необходимые файлы памяти.
   - Может использоваться для клонирования.
   - Требуется открыть блок управления и подключить адаптер для пайки.
   Видеоруководство по чтению/записи MB Wabco EBS в режиме JTAG


2. Чтение/запись полной прошивки и EEPROM в режиме DC2.
   - Быстрое и простое подключение на столе с помощью кабеля;
   - Блок управления извлекается из грузовика, но не требуется его открывать;
   - Может использоваться для диагностики модуля;
   - Может использоваться для клонирования.
   Видеоруководство по чтению/записи MB Wabco EBS в режиме DC2.


3. Чтение/запись полной прошивки и EEPROM в режиме OBD.
   - Быстрое и простое подключение через порт диагностики на борту автомобиля (OBD порт).
   - Блок управления находится внутри грузовика.
   - Может использоваться для клонирования.
   Видеоруководство по чтению/записи MB Wabco EBS по OBD.


4. Чтение/стирание кодов ошибок


5. Изменение параметров (VIN номер)

Какие требования и с чего начать?

Прежде всего, вам потребуется подготовить необходимое оборудование и убедиться, что у вас есть соответствующие лицензии:

1. Устройство VEI V6/7.
2. DIRECTCONNECT 2U Устройство
3. DC2-EBS34 Кабель для MB (белого или серого цвета) - специальный кабель для подключения к грузовикам Mercedes-Benz.
4. DC2U-ISP-JTAG-BDM Кабель  - используется для подключения через In-System Programming (ISP), Joint Test Action Group (JTAG) и Background Debug Mode (BDM).
5. DC2U-JTAG8 Шлейф - используется для подключения в режиме JTAG.
6. DC2 Лицензия - для Direct Connect 2U Tool.
7. EBS Лицензия - для работы с электронной тормозной системой (Electronic Braking System).
8. Версия программного обеспечения не ниже v6.20.

Когда у вас есть всё необходимое оборудование, подключите устройство VEI V6/7 к грузовику или непосредственно к блоку управления EBS с помощью кабеля и инструмента Direct Connect 2U.
Примечание: Руководство по подключению через JTAG смотрите в вашей учетной записи MyVEI.


Откройте приложение Truck Explorer. В программе выберите:

1. Mercedes
2. Диагностика на борту (OBD) или
   - Прямое подключение
   - Прямое подключение BSL/JTAG/...

3. DC2-EBS3/EBS4 Wabco

4. Нажмите "Подключить" (Connect).


После подключения, в правом нижнем углу вы сможете увидеть всю информацию о вашем модуле EBS.

На левой стороне вы увидите вкладки в меню:

• "Память-EBS" - для анализа памяти модуля EBS и чтения/записи файлов прошивки и EEPROM.
• "Параметры EBS" - для изменения VIN-кода.

• "Коды неисправностей" - для выполнения диагностики.


Вот и все. Все так просто. Теперь вы знаете, как программировать модули Mercedes Wabco EBS!
